Активный гармонический фильтр настенный

Ii. Общий обзор

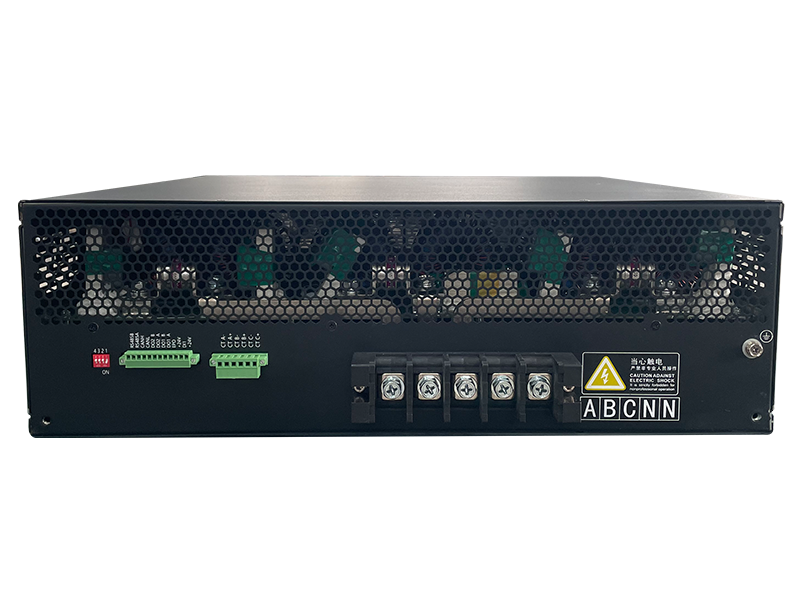

Настенный активный гармонический фильтр Предназначен специально для одной модульной стенки, смонтированной для электрического гармонического смягчения. Установленный на стене активный гармонический фильтр имеет усовершенствованную модульную конструкцию. Как правило, активная гармоническая система фильтров состоит не более чем из шести модулей AHF и 7 - дюймового экрана HMI по отдельности. Однако смонтированный на стене активный гармонический фильтр модуля может работать независимо, как полная гармоническая система фильтрации с экраном 4,3 дюйма сзади, который легко работает, когда он установлен на стене.

Организация < < лафаэльт > > Активная гармоническая мощность 6.0 Является передовым решением для решения гармонической проблемы с IGBT/SIC. Наша компания Фильтр активной мощности Отключает выбранную приоритетную функцию гармонической фильтрации, корректировки коэффициента мощности (компенсации реактивной мощности) и трехфазного регулирования дисбаланса.

Принцип работы

Активный гармонический фильтр представляет собой электронную цепь, состоящую из активных устройств (таких, как действующие усилители и транзисторы) и пассивных компонентов (резисторы и конденсаторы). Его основная функция заключается в селективном усилении или ослаблении сигналов конкретных частот, обеспечивая тем самым частотную фильтрацию входного сигнала. Его принцип можно разбить следующим образом:

Активные устройства: обычно действующие усилители (opamp) обеспечивают усиление сигнала, буферирование, изоляцию и выравнивание сопротивления.

Пассивные компоненты: резисторы (R), конденсаторы (C) или, как правило, индукторы (L) образуют частотно-избирательную сеть, которая определяет фильтры и#- 39; Частота отключения и характеристики чувствительности.

Входной сигнал: входной сигнал проходит через частотно-избирательную сеть, состоящую из RC (или RLC). Различные частотные компоненты производят различную реакцию сопротивления в цепи.

Выбор частоты: регулировка параметров сети RC обеспечивает соответствие сопротивления для сигнала целевой частоты при подавлении сигналов других частот.

Усилитель и обратная связь: операционный усилитель усиливает выбранный частотный сигнал и точно контролирует характеристики усиления и фильтрации через отрицательную сеть обратной связи (например, многофункциональную топологию обратной связи или структуру sallin-key). Синтезированная выходная мощность: в конечном выходном сигнале сохраняется целевой диапазон частот (например, низкочастотный фильтр сохраняет низкие частоты, а высокочастотный фильтр сохраняет высокие частоты), а другие частотные компоненты ослабляются.

Особенности сайта

1. Подавляет гармонические потоки, генерируемые нелинейными нагрузками

2. Более 97% гармонической фильтрации

3. Даже times harmonic mitigation, 2, 4, 6 - я гармония решения проблем.

4. Автоматическая отладка устраняет проблемы системного резонанса

5. Настройка HMI для настенных или стеллажных типа

6. Сокращает потери трубопроводов и трансформаторов, улучшает перегрев оборудования и продлевает срок службы оборудования

7. Частота переключения 80кгц

8. Регулирование дисбаланса в три этапа

9. Настенный тип для непространственных или небольших проектов

Что такое активный гармонический фильтр?

В 1969 году б.м. бёрд и дж.ф. Марс впервые предложили концепцию фильтра активной мощности в своей работе. Введя третий гармонический ток в электросеть, они уменьшили гармоническое содержание в токе и улучшили текущую волновую форму. Это было началом активного гармонического фильтра.

В 1971 году х. сасаки и т. мачида из японии впервые полностью описали основные принципы активного гармонического фильтра. Генерируя компенсирующий ток равной величины и в направлении, противоположном гармоническому току нагрузки, они компенсируют гармонический ток нагрузки, тем самым обеспечивая очистку энергосистемы.

В 1976 году L. Gyugyi и E.C. Strycula из компании Westinghouse Electric Company в соединенных штатах предложили использовать фильтр активной мощности с управлением PWM. Это заложило основу для разработки активных фильтров AHF. С широким использованием электронно-электронных устройств в настоящее время и#- 39; Электросеть, гармоника получила широкое признание в качестве "загрязнения" и "общественного вреда" для энергетической системы. Они ухудшают качество напряжения и тока, влияют на работу самой энергосистемы и создают угрозу для пользователей и окружающих систем связи.

Организация < < лафаэльт > >&#- 39; AHF использует технологию электроники и интеллектуальные алгоритмы для устранения гармонических искажений в силовых системах. Они быстро вводят компенсационный ток для нейтрализации нежелательных гармонических составляющих, сохраняя чистую и стабильную энергию. В дата-центрах, заводах и высококлассных коммерческих зданиях со сложными электрическими системами AHF играет жизненно важную роль в защите чувствительного оборудования, повышении энергоэффективности и предотвращении дорогостоящего простоя.

Почему вы выбрали активный гармонический фильтр?

Активные гармонические фильтры эффективно нейтрализуют вредные гармоники путем введения компенсационных токов, обеспечивая более чистое и стабильное питание. Они также защищают чувствительное электронное оборудование, повышают энергоэффективность и минимизируют риск дорогостоящего простоя.

Благодаря своим превосходным характеристикам активные гармонические фильтры (AHFs) широко используются в различных отраслях и на различных объектах, где качество энергии имеет первостепенное значение. Это следующие приложения:

Дата-центры: они обеспечивают бесперебойную работу серверных шкафов и защищают все оборудование от гармоники.

Производственные предприятия: они обеспечивают производительность и стабильность электрооборудования и средств автоматизации на производственных предприятиях.

Коммерческие здания: они оптимизируют качество электроэнергии электрических систем и повышают производительность другого энергетического оборудования внутри здания.

Медицинские учреждения: они обеспечивают надлежащую работу медицинского оборудования.

Системы возобновляемых источников энергии: они касаются гармонических составляющих, создаваемых такими нагрузками, как инверторы и турбины.

Зарядные станции электромобилей: они обеспечивают высокое качество электроэнергии при зарядке электромобилей.

Короче говоря, активные фильтры могут снизить гармоничность при окончании нагрузки, сократить энергозатраты, защитить безопасность оборудования и продлить срок службы оборудования.

Известные производители активных гармонических фильтров

• < < абб > >

• "Шнайдер электрик"

• - итон. - привет.

• 13. "сименс"

• - "данфосс"

• Сила мер (Merus Power)

• Программа < < комсис > >

• Схема для подключения


• Lafaelt


Технические параметры

Спецификация активного гармонического фильтра
