Активный гармонический фильтр

Ii. Общий обзор

Активный гармонический фильтр Представляет собой новый тип оборудования, специально предназначенного для электрического гармонического смягчения. В настоящее время Активный гармонический фильтр Состоит из двух основных компонентов: схемы расчета командного тока и схемы компенсации текущего поколения. Схема расчета тока команды контролирует ток линии в режиме реального времени и преобразует аналоговый сигнал тока в цифровой сигнал. Затем этот сигнал подается в высокоскоростной цифровой процессор сигналов (DSP) для обработки сигналов, отделяя гармонию от основной волны. Затем DSP отправляет импульсы прибора в виде модулированных сигналов (PWM) по ширине прибора в компенсационную цепь тока, которая приводит в действие модуль питания IGBT или IPM. Это генерирует компенсационный ток с равной амплитудой и противоположностью полярности гармоническому току сетки, который затем вводится в сеть для компенсации или компенсации гармонических токов, активно устраняя гармонию питания.

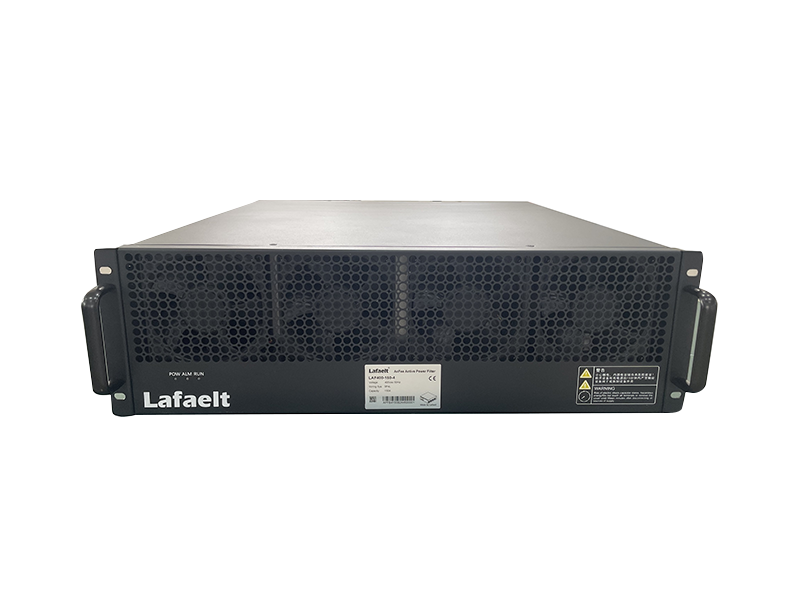

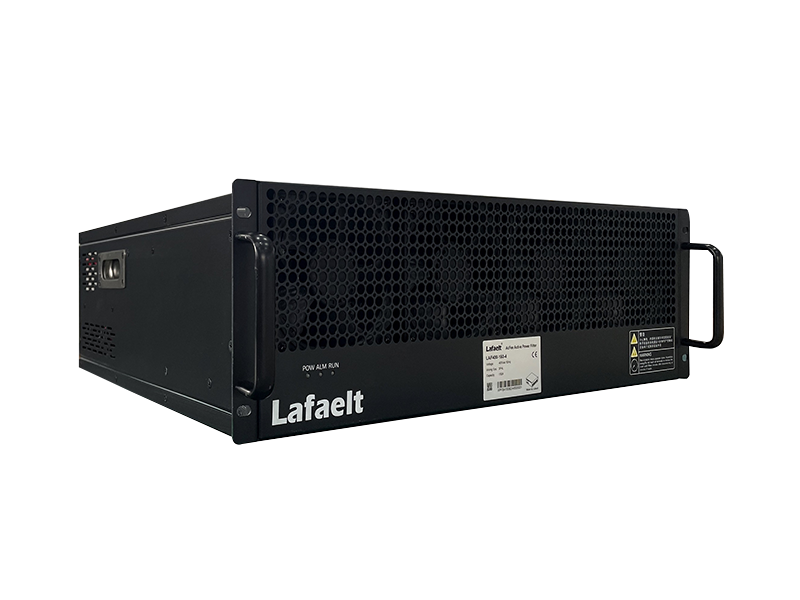

Организация < < лафаэльт > > Активная гармоническая мощность 6.0 Является передовым решением для решения гармонической проблемы с IGBT/SIC. Наша компания Фильтр активной мощности Отключает выбранную приоритетную функцию гармонической фильтрации, корректировки коэффициента мощности (компенсации реактивной мощности) и трехфазного регулирования дисбаланса.

Принцип работы

Активный гармонический фильтр представляет собой электронную цепь, состоящую из активных устройств (таких, как действующие усилители и транзисторы) и пассивных компонентов (резисторы и конденсаторы). Его основная функция заключается в селективном усилении или ослаблении сигналов конкретных частот, обеспечивая тем самым частотную фильтрацию входного сигнала. Его принцип можно разбить следующим образом:

Активные устройства: обычно действующие усилители (opamp) обеспечивают усиление сигнала, буферирование, изоляцию и выравнивание сопротивления.

Пассивные компоненты: резисторы (R), конденсаторы (C) или, как правило, индукторы (L) образуют частотно-избирательную сеть, которая определяет фильтры и#- 39; Частота отключения и характеристики чувствительности.

Входной сигнал: входной сигнал проходит через частотно-избирательную сеть, состоящую из RC (или RLC). Различные частотные компоненты производят различную реакцию сопротивления в цепи.

Выбор частоты: регулировка параметров сети RC обеспечивает соответствие сопротивления для сигнала целевой частоты при подавлении сигналов других частот.

Усилитель и обратная связь: операционный усилитель усиливает выбранный частотный сигнал и точно контролирует характеристики усиления и фильтрации через отрицательную сеть обратной связи (например, многофункциональную топологию обратной связи или структуру sallin-key). Синтезированная выходная мощность: в конечном выходном сигнале сохраняется целевой диапазон частот (например, низкочастотный фильтр сохраняет низкие частоты, а высокочастотный фильтр сохраняет высокие частоты), а другие частотные компоненты ослабляются.

Особенности сайта

1. Подавляет гармонические потоки, генерируемые нелинейными нагрузками

2. Более 97% гармонической фильтрации

3. Даже times harmonic mitigation, 2, 4, 6 - я гармония решения проблем.

4. Автоматическая отладка устраняет проблемы системного резонанса

5. Настройка HMI для настенных или стеллажных типа

6. Сокращает потери трубопроводов и трансформаторов, улучшает перегрев оборудования и продлевает срок службы оборудования

7. Частота переключения 80кгц

8. Регулирование дисбаланса в три этапа

9. Настенный тип для непространственных или небольших проектов

Что такое активный гармонический фильтр?

В 1969 году б.м. бёрд и дж.ф. Марс впервые предложили концепцию фильтра активной мощности в своей работе. Введя третий гармонический ток в электросеть, они уменьшили гармоническое содержание в токе и улучшили текущую волновую форму. Это было началом активного гармонического фильтра.

В 1971 году х. сасаки и т. мачида из японии впервые полностью описали основные принципы активного гармонического фильтра. Генерируя компенсирующий ток равной величины и в направлении, противоположном гармоническому току нагрузки, они компенсируют гармонический ток нагрузки, тем самым обеспечивая очистку энергосистемы.

В 1976 году L. Gyugyi и E.C. Strycula из компании Westinghouse Electric Company в соединенных штатах предложили использовать фильтр активной мощности с управлением PWM. Это заложило основу для разработки активных фильтров AHF. С широким использованием электронно-электронных устройств в настоящее время и#- 39; Электросеть, гармоника получила широкое признание в качестве "загрязнения" и "общественного вреда" для энергетической системы. Они ухудшают качество напряжения и тока, влияют на работу самой энергосистемы и создают угрозу для пользователей и окружающих систем связи.

Организация < < лафаэльт > >&#- 39; AHF использует технологию электроники и интеллектуальные алгоритмы для устранения гармонических искажений в силовых системах. Они быстро вводят компенсационный ток для нейтрализации нежелательных гармонических составляющих, сохраняя чистую и стабильную энергию. В дата-центрах, заводах и высококлассных коммерческих зданиях со сложными электрическими системами AHF играет жизненно важную роль в защите чувствительного оборудования, повышении энергоэффективности и предотвращении дорогостоящего простоя.

Почему вы выбрали активный гармонический фильтр?

Активные гармонические фильтры эффективно нейтрализуют вредные гармоники путем введения компенсационных токов, обеспечивая более чистое и стабильное питание. Они также защищают чувствительное электронное оборудование, повышают энергоэффективность и минимизируют риск дорогостоящего простоя.

Благодаря своим превосходным характеристикам активные гармонические фильтры (AHFs) широко используются в различных отраслях и на различных объектах, где качество энергии имеет первостепенное значение. Это следующие приложения:

Дата-центры: они обеспечивают бесперебойную работу серверных шкафов и защищают все оборудование от гармоники.

Производственные предприятия: они обеспечивают производительность и стабильность электрооборудования и средств автоматизации на производственных предприятиях.

Коммерческие здания: они оптимизируют качество электроэнергии электрических систем и повышают производительность другого энергетического оборудования внутри здания.

Медицинские учреждения: они обеспечивают надлежащую работу медицинского оборудования.

Системы возобновляемых источников энергии: они касаются гармонических составляющих, создаваемых такими нагрузками, как инверторы и турбины.

Зарядные станции электромобилей: они обеспечивают высокое качество электроэнергии при зарядке электромобилей.

Короче говоря, активные фильтры могут снизить гармоничность при окончании нагрузки, сократить энергозатраты, защитить безопасность оборудования и продлить срок службы оборудования.

Известные производители активных гармонических фильтров

• < < абб > >

• "Шнайдер электрик"

• - итон. - привет.

• 13. "сименс"

• - "данфосс"

• Сила мер (Merus Power)

• Программа < < комсис > >

• Схема для подключения


• Lafaelt

Технические параметры

Спецификация активного гармонического фильтра
